Управляемый корректор коэффициента мощности

Корректор коэффициента мощности позволяет преобразовывать трехфазное напряжение переменного тока (3 х 380 В, 50 Гц) в регулируемое 0 - 600 В напряжение постоянного тока.

Путем установки перемычек в корректоре можно установить режим преобразования напряжения выше 170 В постоянного тока в регулируемое от 0 до 600 В напряжение постоянного тока.

Точность регулировки выходного напряжения - 10 мВ.

Коэффициент гармоник (с 1 по 40) ≤ 1%.

Максимальный к.п.д. корректора при мощности 1500 Вт - 98%.

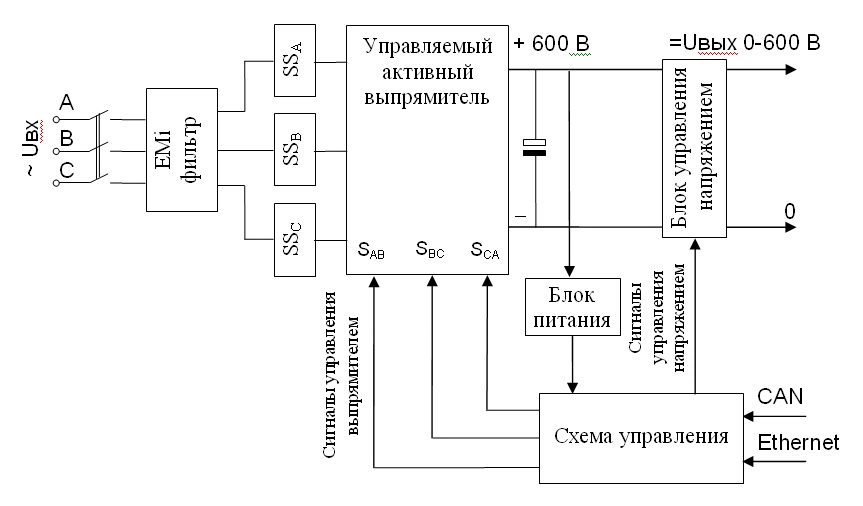

На функциональной схеме:

Uвх - входное напряжение 3 х 380 В, 50 Гц;

EMi-фильтр - фильтр электромагнитных помех;

SS - схема предохранения от бросков пусковых токов;

S - ключи управления выпрямителями;

CAN - порт CAN-интерфейса;

Ethernet - порт подключения к Ethernet.

Блок питания служит для питания схемы управления.

Схема управления формирует сигналы управления ключами выпрямителей. Также схема управления формирует сигналы управления величиной выходного напряжения.

Аналогичная схема управляемого корректора коэффициента мощности применяется в управляемых источниках постоянного тока (ИПТ), разработанных и выпускаемых серийно в рамках проекта, реализованного НПП "Промтрансавтоматика" в комплексах управления ИПТ.
